GSH-B49-12系列管式（单）双色液位计是就地显示仪表，主要安装在锅炉汽包或装有各类介质的石化装置及压力容器上，直接观测水位（液位），如配套电视监视系统，可实现远程监测。
本系列仪表采用特制的石英管做主体，以单色或双色连续显示水液位，观测起来既清晰准确又赏心悦目；石英管两端的密封采用我厂专利密封技术，密封可靠，主机可方便配置伴热夹套、液位传感器等附属装置，以满足特殊要求；仪表均配安全阀，当仪表泄漏或石英管意外损坏时能自动封锁进液；真诚欢迎广大客户广为利用。
主要技术参数
1 监视方式：单色或双色，就地正前方目视或工业电视远程监视；
2 公称压力： 2.5 , 4.0 , 6.4 , 10 MPa
3 工作压力： 1.6 , 2.5 , 4.0 , 6.4 MPa
4 工作温度：饱和蒸汽水温度（-80～450℃）；

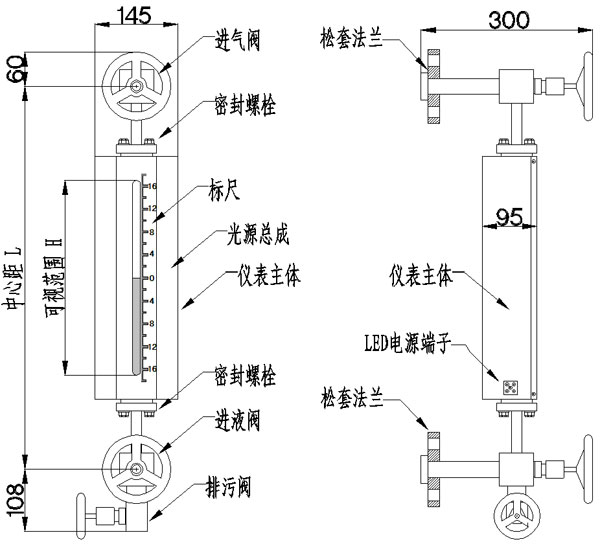

5 安装中心距L与可视范围H，也可根据用户要求设计制做：
① 标准可视范围H与安装中心距L见下表，观测角度任意可调：
| H | 200 | 340 | 440 | 640 | 800 | 1000 | 1200 | 1400 | 1700 |
L | 440 | 600 | 800 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 |
② 加长可视范围型 ：H = L-137，观测角度 90°倍数可调；
③ 等长可视范围型 ：H = L，观测角度任意可调；
④ 千鸟型及非标准型按用户要求制造，观测角度任意可调。
6 石英管参数：外径Ф30mm，单色：内径 Ф10 mm。双色：内扇形。
7 接口方式：松套法兰连接，也可按需设计。
8 光源：特制LED红绿双色冷光源,功率30瓦，亮度连续可调。
光源控制仪（宽X高X深）：168x168x217 mm，输入：220VAC。
9 蒸汽伴热：伴热蒸汽压力：≤1Mpa，接口： G 1／2″外螺纹
10 带自锁安全阀门，安全阀钢球自动密封压力：≥0.2MPa
11 仪表材质：①标准型为碳钢；②不锈钢等材质需订货时指出
