超声波液位仪  超声波液位仪(超声波物位仪)，适用于液体或固体的测量， 测量范围为20米。同时提供温度补偿4~20MADC 输出及4位数字显示，和面板组态等功能。SHORTI超声波液位仪(SHORTI超声波物位仪)具有结构简单，性能优良，价格便宜，易于安装维护等优点。是液位 / 料位一体化测量的 选择之一。SHORTI超声波物位变送器(SHORTI超声波液位计，SHORTI超声波料位计)是一种 的非接触式物位测量仪器，用来取代原始的各种液位计，直接安装在被测介质的上方。它采用小功率、小盲区收发一体式进口超声波传感器，通过测量时间差的原理，经微处理器进行信号处理精密计算，测得液位、料位高低。超声波液位变送器智能显示的同时输出标准模拟信号4―20MA或上、下限报警。SHORTI超声波液位计（SHORTI超声波液位变送器，SHORTI超声波料位计）无需专业技术人员，按照面板提示设定即可应用

。 一、超声波液位计（超声波物位仪）工作原理　　一体式超声波液位计/料位计是将换能器与变送器组装成一体的超声波物位计。SHORTI超声波液位计安装在罐的顶部，变送器中的微处理器发射一个电子脉冲，经转换器转换成声学脉冲，这个脉冲被液面反射后进入转换器，SHORTI一体化超声波液位/料位计转换器把这个返回的能量转换成电子信号并在微处理器中计入一个脉冲，我们已知了发送脉冲和返回脉冲之间的传播时间及声音在空气中的传播速度，便能 地计算出距离。

二、超声波液位计（超声波物位仪）主要技术特点：1、应用于污水处理、电厂、化工厂、制药厂、酒厂。2、测量江河、废水液位、罐装液体液位、泥浆等。3、超声波液位计直接安装在被测介质的上方，非接触式测量，环保、安全、方便。4、超声波液位计内置温度补偿，测量精度高，运行稳定。5、一体化设计外型美观大方、安装使用方便。6、现场数字化显示液位高低，可实现信号远距离传输。7、输出4—20MA工业标准模拟信号，上、下限报警。8、配接显示控制仪表可实现液位（物位）的自动控制。9、有掉电保护功能，突然掉电信息不会丢失。10、SHORTI超声波液位计有防止假信号干扰功能。

三、超声波液位计（SHORTI超声波物位仪）主要技术参数：1. 测量范围：2m,3m,4m,5m,6m,7m,8m,10m,15m,20m。2. 频　　率：100KHZ--20KHZ。3. 分 辨 率：1-2mm。4. 显　　示：6位LCD。5. 输出信号：（1）4～20MA（2）RS232、RS485（3）上、下限两点报警；触点容量：220VAC/50mA。6. 盲　　区：0.25～0.8m。7. 计测角度：12－15°。8. 设 定 键：现场三位防水轻触键。9. 精　　度：常温常压下，基于标准平面±0.25～0.5%FS。10.供　　电：24VDC或220VAC，2种选1。11.环境温度：-30～60℃。12.外　　壳：标准型为ABS材质，防腐型：尼绒、聚四氟乙稀。13.防护等级：IP66，本安型设计。14.重　　量：350g。15.罗纹规格：M66×2（注：开孔罗母夹紧安装或自行加装法兰）16.开孔尺寸：φ68～70mm17.外形尺寸：200（高）×86（宽）×135（深）m。

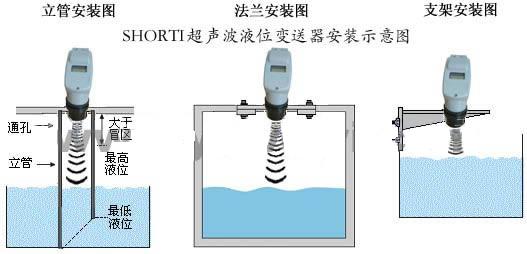

四、I超声波液位变送器产品选型：内容代　码ABGCSSHORTI超声波液位计,SHORTI超声波物位仪量程选择2-0—2m内各量程5-0—5m内各量程7-0—7m内各量程10-0—10m内各量程20-0—20m内各量程测量介质Y液体W固体（含粉状物）防腐要求N标准产品F防腐型（聚四氟乙稀、尼绒）输出信号I4—20MAHRS232、RS485L上、下限　220VAC/50mA五超声波液位计应用范围：　　超声波液位计（超声波物位仪）主要测量液体液位如江河水位、废水液位、罐装液位、泥浆、油位、煤堆、矿石等,广泛应用于污水处理、电厂、化工厂、钢厂、制药厂、酒厂。超声波液位变送器（超声波液位计，超声波料位计）备有专用防腐型液位计用于测量各种酸、咸腐蚀性液体，本产品在国内已有近十年的应用史，性能达到国际标准，测量稳定、可靠，免维护。一体机适合安装在容易观察和操作方便场合。如果是测量强腐蚀性液体的液位， 选用分体机或者一体分离机。接线端子：
