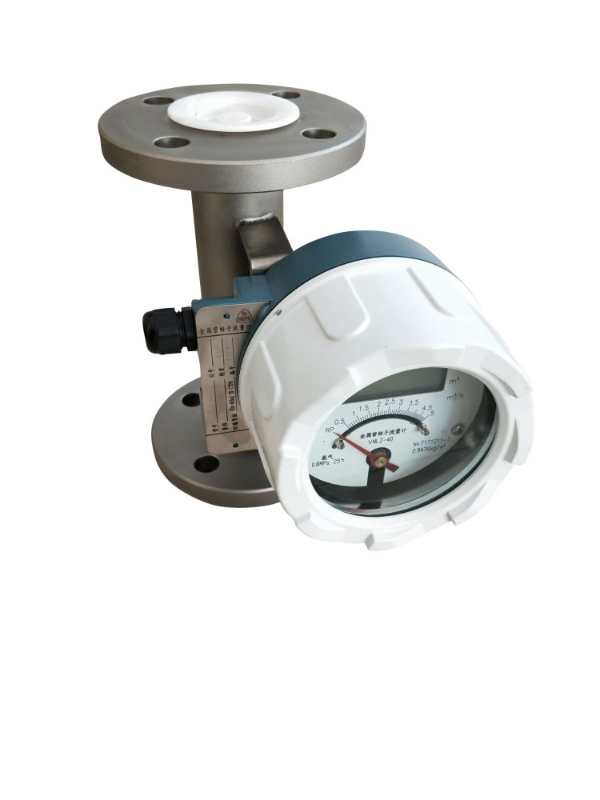

专业生产的GSH-ZL80系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点

GSH-ZL80金属转子流量计的详细资料:金属管浮子流量计

具有耐高温、耐高压、GSH-ZL80系列金属转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型(SZZFZZ-)和电远传型(SZFZD-)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTEF。

如果金属转子流量计测量的介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

GSH-ZL80金属管转子流量计技术参数

GSH-ZL80金属管转子流量计测量范围:水(20℃)1-200000 l/h 空气(20℃，0.1013MPa)0.03-4000m3/h 参见流量表，特殊流量可订制

量程比:标准型10:1 特殊型20:1

精度: 标准型1.5级 特殊型1.0级

压力等级:标准型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa

特殊型: DN15-DN50 25MPa ?DN80-DN200 16MPa

夹套的压力等级为1.6MPa

特殊型在选型和订货前应与工厂协商

压力损失:7kPa-70kPa

介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃

高温型: 可达400℃

介质粘度:DN15: <5mPa.s(F15.1-F15.3)

<30mPa.s(F15.4-F15.8)

DN25: <250mPFa.s

DN50-DN150: <300mPa.s

环境温度:液晶型-30℃-+85℃

指针型-40℃-+120℃

连接形式:标准型:DIN2501标准法兰

特殊型:由用户指定的任意标准法兰或螺纹

电缆接口:M20*1.5

供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC)

交流型:85-265VAC ? ?50HZ

电池型:3.6V@4AH镍氢电池

报警输出:上限或下限瞬时流量报警

标准型:集电极开路输出( 100mA@30VDC内部阻抗100欧)

特殊型:继电器输出(触点容量 5A@250VAC)

脉冲输出:累积脉冲输出，最小间隔50毫秒

液晶显示:瞬时流量显示数值范围:0-50000

累计流量显示数值范围:0-99999999

防护等级:IP65

防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6

1 仪表安装方向

安装方向有水平安装、垂直安装两种。水平安装分为左进测出，右进测出。垂直安装分为上进下出，下进上出。

2 用于污脏流体的安装

应在仪表上游装过滤器。带有磁性耦合的金属管浮子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。要保持浮子和锥管的清洁，特别是小口径仪表，浮子洁净程度明显影响测量值。

3 脉动流的安装

流动本身的脉动，如拟装仪表位置的上游有往复泵或调节阀，或下游有大负荷变化等，应改换测量位置或在管道系统予以补救改进，如加装缓冲罐;若是仪表自身的振荡，如测量时气体压力过低，仪表上游阀门未全开，调节阀未装在仪表下游等原因，应针对性改进克服，或改选用有阻尼装置的仪表。

4 扩大范围度的安装

如果测量要求的流量范围度宽，范围度超过10时，可以在一台仪表内放两只不同形状和重量的浮子，小流量时取轻浮子读数，浮子到顶部后取重浮子读数，范围度可扩大到50-100。

5 要排尽液体用仪表内气体

进出口不在直线的角型金属浮子流量计，用于液体时注意外传浮子位移的引申套管内是否残留空气，必须排尽;若液体含有微小气泡流动时极易积聚在套管内，更应定时排气。这点对小口径仪表更为重要，否则影响流量示值明显。

6 流量值做必要换算

若非按使用密度、粘度等介质参数向制造厂专门定制的仪表，液体用仪表通常以水标定流量，气体仪表用空气标定，定值在工程标准状态。使用条件的流体密度、气体压力温度与标定不一致时，要做必要换算。换算公式和方法各制造厂使用说明书都有详述。

7 浮子流量计的校验和标定

浮子流量计的校验和标定液体常用标准表法、容积法和称量法;气体常用钟罩法，小流量用皂膜法。国外有些制造厂的大宗产品已做到干法标定，即控制锥形管尺寸和浮子重量尺寸，间接地确定流量值，以降低成本，只对高精度仪表才坐实流标定。国内也有些制造厂严格控制锥形管起始点内径和锥度以及浮子尺寸，实流校验只起到检查锥形管内表面质量。这类制造厂生产的仪表、锥形管和浮子已做成互换，毋需成套更换。浮子流量计采用标准表法校验是一种高效率方法。
