智能电磁流量计

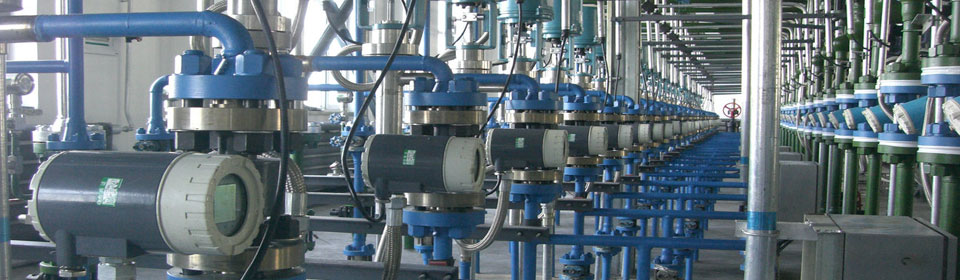

   GSHLL电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时电磁流量计在上采用CAN现场总线，属国内首创，技术达到国内 水平。

GSHLL电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

   GSHLL电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。 性能特点                                   ◆仪表结构简单、可靠，无可动部件，工作寿命长。◆无截流阻流部件，不存在压力损失和流体堵塞现象。◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。 ◆备有管道式、插入式等多种流量计型号。◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。◆具备一体化和分离型两种型式。◆高清晰度LCD背光显示。技术参数◆仪表精度：管道式0.5级、1.0级；插入式2.5级◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。◆流速范围：0.2～8m/s◆工作压力：1.6MPa   4.0MPa  16MPa◆环境温度：-40℃～+80℃◆介质温度：聚四氟乙烯衬里≤150℃      橡胶材质衬里≤80℃◆防爆标志：ExmibdⅡBT4◆防爆证号：GYB01349◆外磁干扰：≤400A/m◆外壳防护：一体化型： IP65；分 离 型：  传感器IP68(水下5米， 于橡胶衬里)转换器IP65◆输出信号：4～20mA.DC，负载电阻0～750Ω◆通讯输出：RS485或CAN总线◆电气连接：M20×1.5内螺纹，φ10电缆孔◆电源电压：90～220V.AC、24±10%V.DC◆ 功耗：≤10VA仪表选型◆量程范围确认一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下， 流速应不小于0.2m/s， 应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：      Q=πD²V/4Q:流量（㎡/h）  D:管道内径   V：流速（m/h）电磁流量计的量程Q应大于预计的 流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

产品特点：

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

２、测量管内无阻碍流动部件，无压损，直管段要求较低；

３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

４、转换器采用新颖励磁方式，功耗低、零点稳定、 度高。流量范围度可达1500：1；

５、转换器可与传感器组成一体型或分离型；

６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电 流、脉冲、数字通讯、HART；

８、转换器采用表面安装技术SMT，具有自检和自诊断功能；主要技术数据：整机和传感器技术数据执行标准JB／T 9248—1999公称通径15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 流速15m／s 度DNl5～DN600示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／sDN700—DN3000示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S流体电导率≥5uS／cm?公称压力4.0MPa1.6MPa1.0MPa0.6MPa6.3、10MPaDNl5～DN150DNl5～DN600DN200～DN1000DN700～DN3000特殊订货环境温度传感器—25℃—十60℃转换器及一体型—10℃—十60℃衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA 流体温度—体型70℃分离型聚氯丁橡胶衬里80℃；120℃订货时注明聚氨酯衬里80℃聚四氟乙烯衬里100℃；150℃订货时注明聚全氟乙丙烯F46加网PFA信号电极和接地电极材料不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨电极刮刀机构DN300—DN3000连接法兰材料碳钢接地法兰材料不锈钢1Crl8Ni9Ti进口保护法兰材料DN65—DNl50不锈钢1Crl8Ni9TiDN200～DNl600碳钢十不锈钢1Crl8Ni9Ti外壳防护DNl5～DN3000分离型橡胶或聚氨酯衬里传感器IP65或IP68其他传感器、——体型流量计和分离型转换器IP65间距分离型转换器距离传感器一般不超过100mABGD电磁流量计转换器技术数据电源交流85—265V，45—400Hz直流11—40V操作键和显示按键式4个薄膜按键可设定选择全部参数，也可利用PC机RS232对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。磁键式2个磁键用于显示参数的选择和复位，利用PC机RS232对转换器设定编程；2行LCD宽视角、宽温、带背光显示：第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行：显示流量。内部积算器正向总量、反向总量及差值总量。输出信号单向模拟输出全隔离，负载≤600D．20mA时；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。双向模拟输出下限限制为。或4mA，其他同单向模拟输出。双向脉冲输出两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。双路报警输出可报警编程高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.与脉冲输出不隔离数字通讯 RS232，RS485，HARTABGD电磁流量计衬里的选择衬里材料主要性能? 介质温度适用范围—体型分离型 聚四氟乙烯（F4是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。70℃100℃ 150℃需特殊订货

1、浓酸、碱等强腐蚀性介质。2、卫生类介质。聚全氟乙丙烯（F46同F4，耐磨性、抗负压能力高于F4。同上 聚氟合乙烯（Fs适用温度上限较聚四氟乙烯低，但成本也较低。80℃ 聚氯丁橡胶1、有极好的弹性，高度的扯断力，耐磨性能好。

2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。80℃ 120℃需特殊订货水、污水、弱磨损性的泥浆矿浆。聚氨酯橡胶1、耐磨性能极强。2、耐腐蚀性能较差。80℃中性强磨损的矿浆、煤浆、泥浆进口保护法兰和接地法兰或接地环的选择法兰种类适 用 范 围接地法兰或接地环适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。进口保护法兰当介质有强磨损性时选用。电磁流量计电极的选择电极材料耐蚀及耐磨性能不锈钢0Crl8Nil2M02Ti用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。哈氏合金B对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。哈氏合金C能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀钛能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀，但如酸中含有氧化剂如硝酸、Fc＋＋、Cu＋＋时，则腐蚀大为降低。钽具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。铂／钛合金几乎能耐——切化学介质，但不适用于王水和铵盐。不锈钢涂覆碳化钨用于无腐蚀性，强磨损性的介质。注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

GSHLL系列防爆型电磁流量计仪表选型◆量程范围确认一般工业用防爆型流量计被测介质流速以2～4m/s为宜，在特殊情况下， 流速应不小于0.2m/s， 应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4Q:流量（㎡/h）D:管道内径V：流速（m/h）防爆型流量计的量程Q应大于预计的 流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。◆参考流量范围口径(mm)流量范围(m3/h)口径(mm)流量范围(m3/h)φ150.32~6.36φ450286.13～5722.65φ200.57～11.3φ500353.25～7065.00φ250.88～17.66φ600508.68～10173.6φ402.26～45.22φ700692.37～13847.4φ503.53～70.65φ800904.32～18086.4φ655.97～119.4φ900 1144.53～22890.6φ809.04～180.86φ1000 1413.00～40694.4φ10014.13～282.60φ12002034.72～55389.6φ15031.79～635.85φ16003617.28～72345.6φ20056.52～1130.4φ18004578.12～91562.4φ25088.31～176.25.φ20005652.00～113040.00φ300127.17～2543.40φ22006838.92～136778.4φ350173.09～3461.85φ24008138.88～162777.6φ400226.08～4521.6φ26009551.88～191037.6 ABGD电磁流量计选型 型号口径 ABGD15~2600  代号电极材料 K1316LK2HBK3HCK4钛K5钽K6铂合金K7不锈钢涂覆碳化钨 代号内衬材料 C1聚四氟乙烯F4C2聚全氟乙丙烯F46C3聚氟合乙烯FSC4聚录丁橡胶C5聚氨脂橡胶 代号功能E10.3级E20.5级E31级F14－20Madc,负载≤750ΩF20-2khz,5v有源，可变脉宽，输出高端有效频率F3RS485接口T1常温型T2高温型T3超高温型P11.0MPaP21.6MPaP34.0MPaP416MPaD1220VAC±10％D224VDC±10％J1一体型结构J2分体型结构J3防爆一体型结构

      电磁流量计的主要优点如下：

    1）电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗 的流量仪表之一。

   2）可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。

  3）电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。

  4）电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。

   5）电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。

  6）工业用电磁流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和发展奠定了基础。

 电磁流量计目前仍然存在的主要不足如下。

 1）不能用来测量气体、蒸汽以及含有大量气体的液体。

   2）不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质，目前电磁流量计还无能为力。

 3）普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。

  4）电磁流量计易受外界电磁干扰的影响。
