玻璃管液位计
一、玻璃管液位计概述
玻璃管液位计是就地式液位测量表，它主要用于直接指示各种罐、塔、槽、箱等容器内介质液位
的高度。
二、玻璃管液位计结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰，通过在容器上的法兰，与容器组成连通器，透过玻璃管就可直接读得容器内介质液位的高度。仪表两端均装有针形阀，针形阀内装钢球，当玻璃和因意外事故而破裂时，钢球在容器压力的作用下自动关闭针形阀通道，以防止容器内介质外流。
三、技术参数
测量范围（安装中心距L） 300 500 800 1100 1200 1400 1700mm
工作压力 ＜＝1.6MPa
材质 碳钢、不锈钢
工作温度 ＜＝200摄氏度
钢球自封压力 大于0.2MPa
联接法兰标准 HGJ46－91 PN1.6 DN20突面法兰
HGJ46－91 PN1.6 DN20凸面法兰
其它法兰标准如JB/T、GB、ANSI等，请设计部门或用户注明。
伴热蒸汽压力 ＜＝0.6MPa
蒸汽夹套接头 G1/1\\\"外螺纹
订货须知
订货时请提供下列数据：型号规格，测量范围（中心距L），工作压力，工作温度，材质要求。
型号、标记标准系列
名 称 标 准 号 型号 标志 规格（mm）
玻璃管液位计 ABGBL-277-80 DA1 PN1.6 300,500,600,
800,1000,1200,
1400,1700

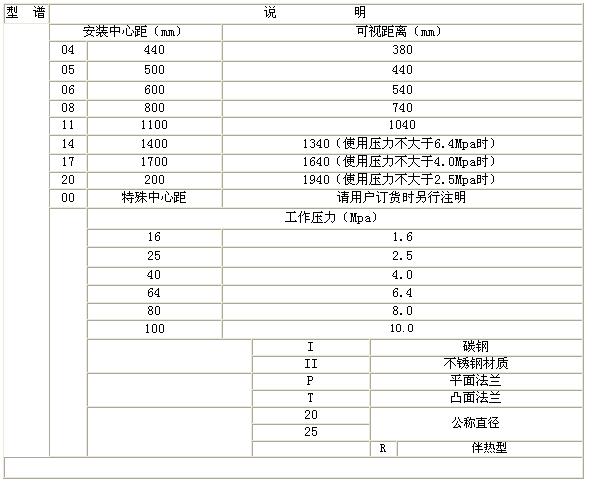

四、选型
