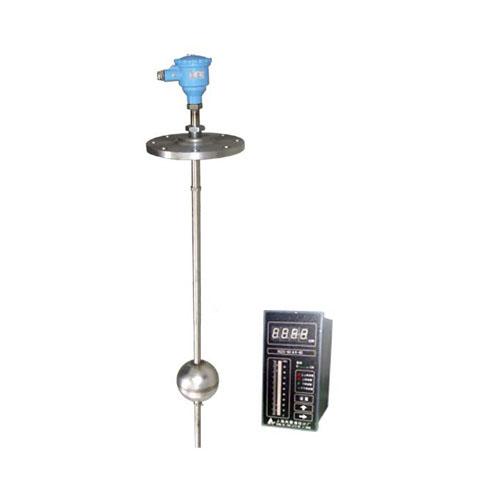

浮球液位变送器 液位显示控制仪能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。

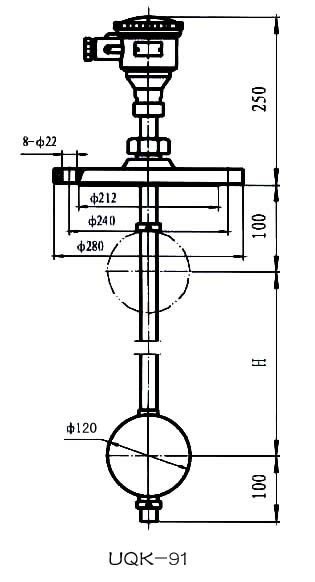

能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。 　　防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能，防爆型控制仪可应用于易爆的场合(隔爆型，防爆标志：dⅡBT4)。 　　UQK-91系列液位显示控制仪由传感器和显示表两部分组成。 代 码说 明UQK-91-□□□检测点数2  3点检测，其中1位为越限报警，可配UQK-86-2型显示表45点检测，其中1位为越限报警，可配UQK-86-4型显示表1011点检测，其中1位为零位，配UQK-86-10型显示表5050点检测，配UQK-86-50型显示表100100点检测，配 UQK-86-100型显示表材 质 S 检测杆体材质为聚氯乙烯、聚丙烯G检测杆体材质为不锈钢（1Cr18Ni9Ti ）F检测杆体材质为聚四氟乙烯（F46）X检测杆体材质为不锈钢小浮球（筒）细颈检测管防爆性能  B隔爆型防爆，仅用于G型、F型。防爆等级：dⅡBT4  -非隔爆型，此位空型号举例1.UQK-91-10GB 1支表示UQK-91-10传感器1支，检测点数为10点，材质为不锈钢防爆型。2.UQK-91-100G 1套表示UQK-91-100传感器1支，检测点数为100点，材质为不锈钢。配UQK-91-100型显示仪表一台。在缺省情况下，配套的显示仪表皆为控制型仪表，外形尺寸为A型；86-2/-4/-10型皆为LED显示、-50/-100型皆为光柱显示，除非另有要求。3.UQK-91-100G 1支 UQK-91-100BNH 1台表示UQK-91-100传感器1支，检测点数为100点，材质为不锈钢。配UQK-91-100型显示仪表一台。其外形尺寸为：80（宽）×160（高）×125（深）mm，无控制，光柱显示。技术参数内　　容型　　号G(B)型、F(B)型S型GX型产品执行标准Q/320621EXE01-2001测量范围≤6m≤6m≤2m≤1.5m工作条件(介质温度)-40～+80℃(高+120℃)-40～+80℃(高+120℃)-5～+45℃-40～+80℃(高+120℃)工作环境温度-10～+60℃-10～+60℃-5～+45℃-10～+45℃工作压力1.0Mpa 常压0.25Mpa供电电压24VDC被测介质比重≥0.7g/cm3被测介质粘度≤1.25 St（1St=10-4m2/S）负载阻抗620Ω出线口接头内螺纹M20×1.5输出信号4~20mA准 确 度±10mm连接法兰HG20592~20635－97/DN80~150/PN1.0~2.5MPa，其它法兰标准如GB，HGJ，ANSI等用户注明（法兰为选配配件）防爆性能本安（dIIBT4） --结构原理　　UQK－91－2传感器中装有三只干簧管分别为下限、上限、越限报警。UQK－91－4有五只干簧管，比UQK－91－2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。 　　UQK—91—10、UQK—91—50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时，使不同位置的干簧管动作，从而使传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮，叮任意将液位的控制范围预 行设定。当液位到达设定高度时，显示表内继电器吸合由继电器的触点通或断去控制液面戍报警。
